球墨铸铁管的质量检测内容标准与方法

不合格标准：

1）承口

检测工具：标圆、沟槽卡尺

合格标准：T型接口球墨铸铁管承口内腔各工作面尺寸、不圆度符合标准。

不合格标准：承口各工作面大于最大值或低于最小值；未通过标圆检测。

2）插口

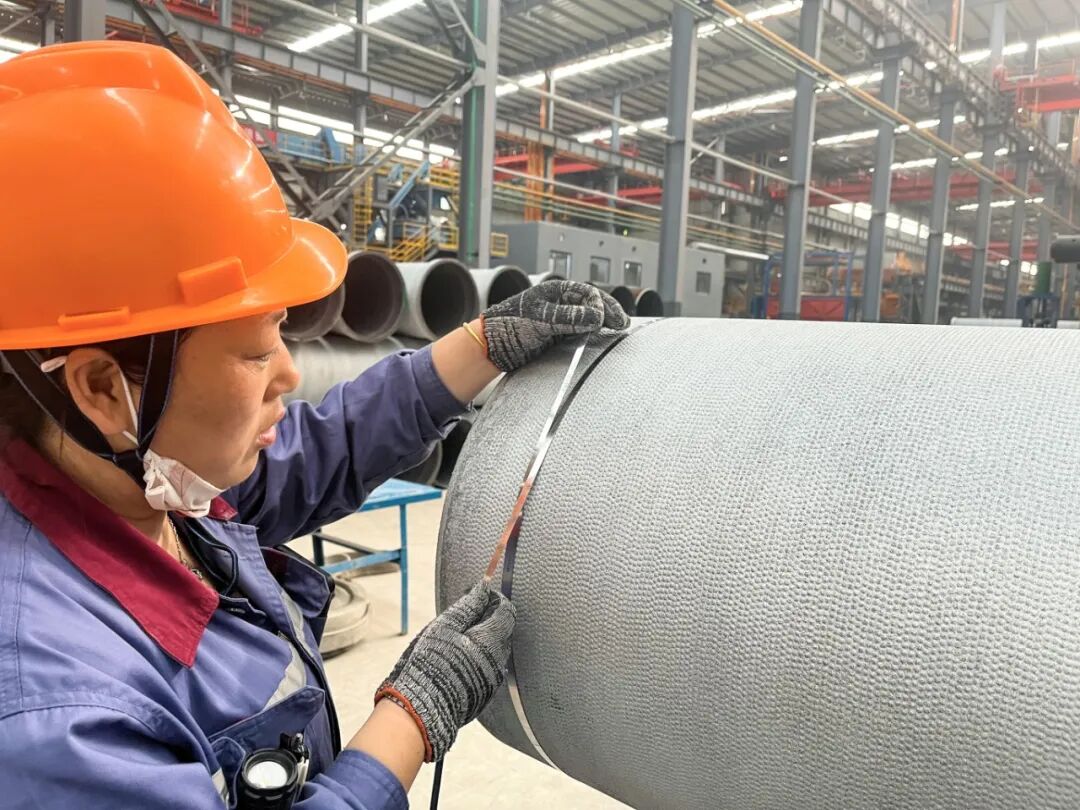

检测工具：标圆、派尺或钢卷尺、倒角规

合格标准：T型接口球墨铸铁管插口外圆、倒角、不圆度尺寸符合标准。

不合格标准：插口尺寸大于上限或小于下限，倒角的长度、深度不符合尺寸要求，未通过标圆检测。

3）管身

检测工具：平直度仪、卷尺

T型接口球墨铸铁管平直度

合格标准：铸管平直度最大偏差fm不应大于管有效长度L的0.125%；其中足尺管的平直度最大偏差为7.5mm。

不合格标准：平直度最大偏差大于7.5mm。

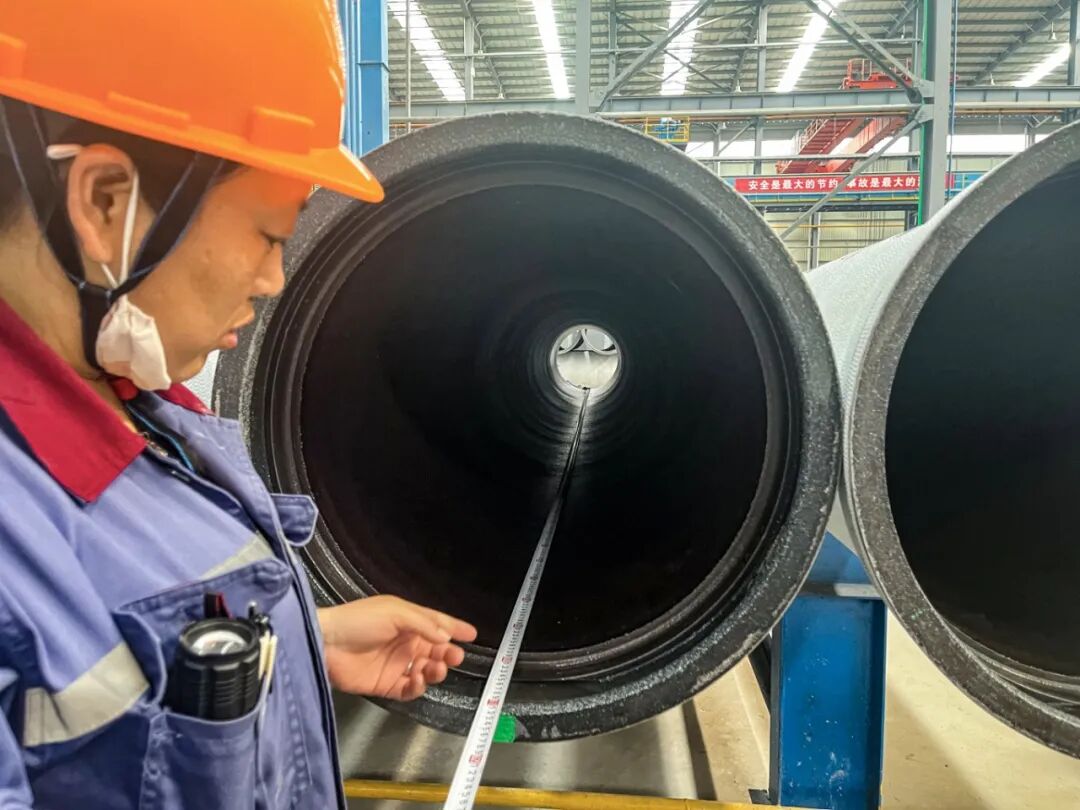

T型接口球墨铸铁管有效长度

合格标准：铸管长度为5970～6070mm（GB/T13295—2019、ISO2531:2009、EN545:2010、EN598:2007）；

允许不超过10%用于截取力学性能试样的管子，视为标准长度管；

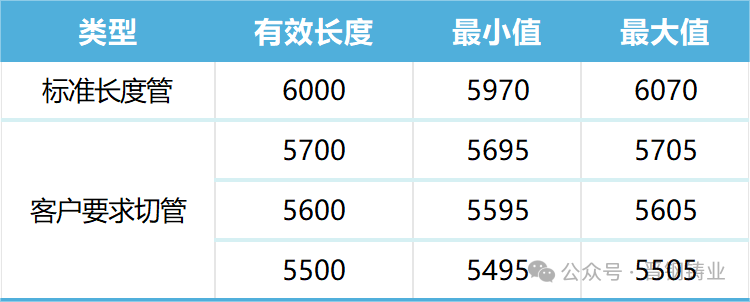

客户对有效长度有特殊要求的，可在工厂内做切短处理，按下表执行。

不合格标准：铸管有效长度大于上表规定的最大值，或小于上表规定的最小值。

合格标准：裸管管身表面无残铁、凹坑、轨道印，无重皮、无缩痕、无气孔麻坑、无模粉堆积、无冷隔缺陷、无裂纹缺陷、无铸痕，承口无浇不足、粘砂、粘铁缺陷，插口无铁残、毛边、壁薄缺陷，承口内、管身、内壁无异物、缺肉、凸起物缺陷。

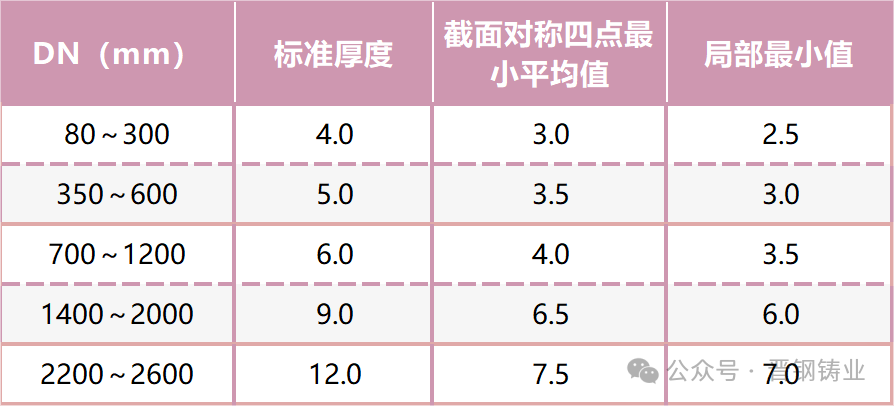

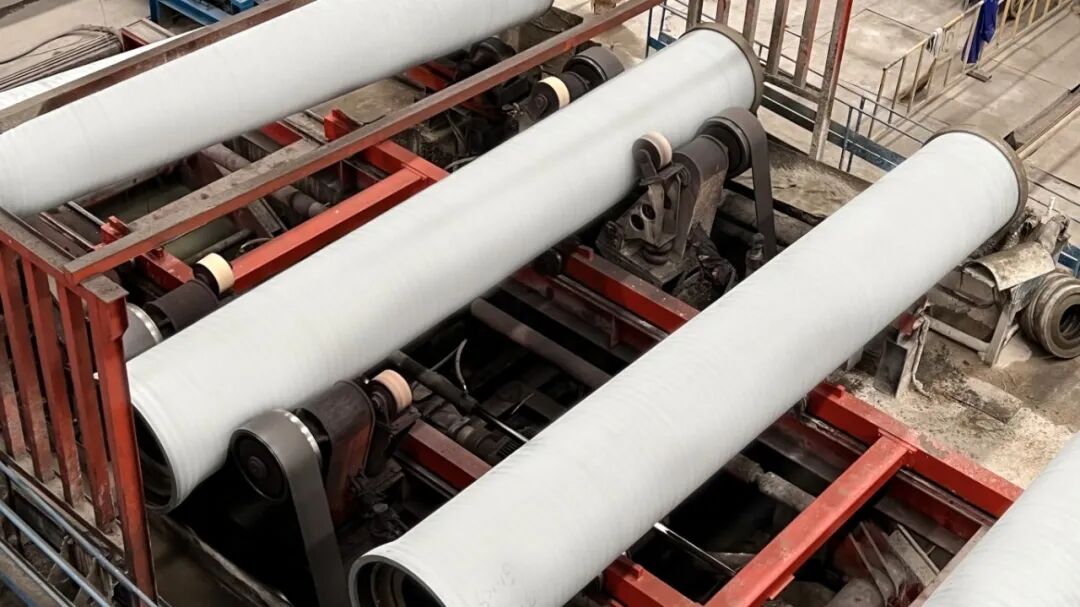

合格标准：水泥内衬厚度符合下表要求：

（ISO 2531、EN 545、GB/T 13295、EN 598水泥内衬厚度（mm））

内衬无气泡、无内流、无黑浆、无浮浆、无浮砂、无偏心现象，无起皮、无裂纹、无粘铁及杂物。

承口水泥衬层与铸管D6端面平齐，无凹陷或凸起。

插口内衬倒角合格，光滑平整。（倒角范围：30～60°内）

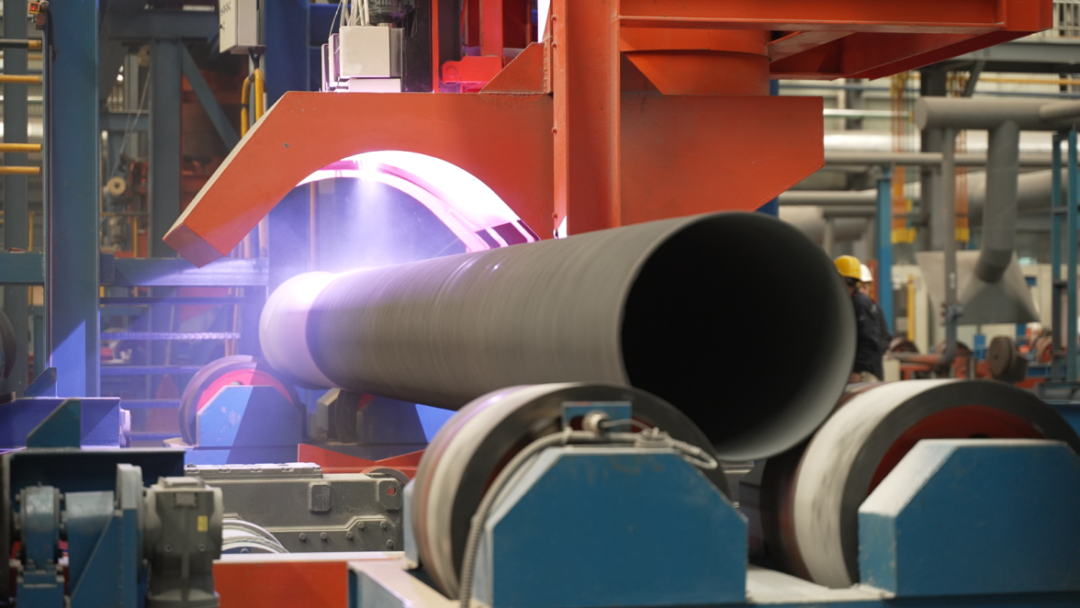

1）锌层：

合格标准：喷锌前管身必须无锈、无油、无水、无粘附其它杂质。

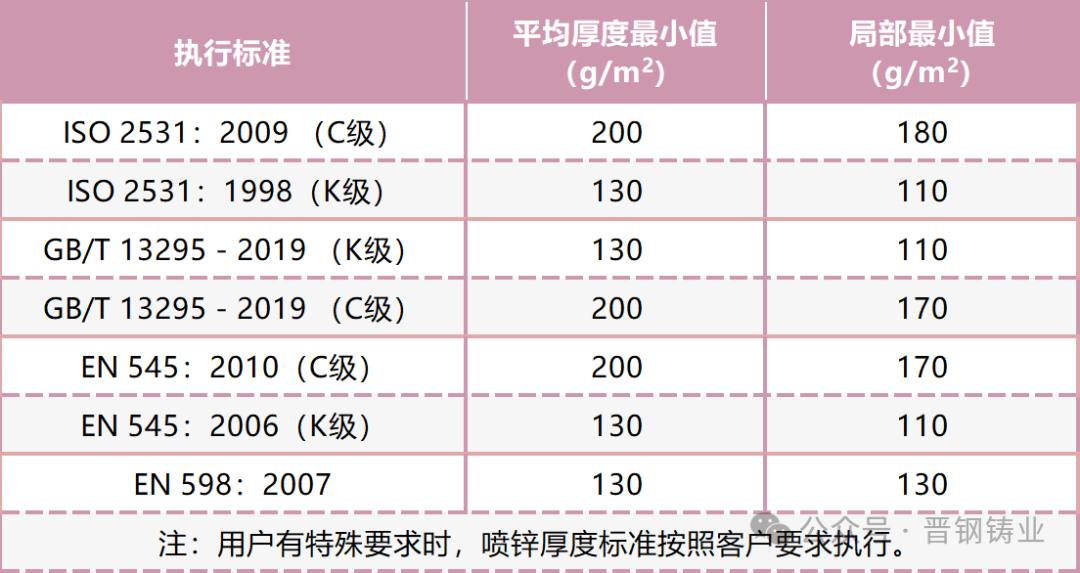

喷锌厚度达到下表要求：

不合格标准：平均厚度小于平均厚度最小值，任意一点厚度小于局部最小值。

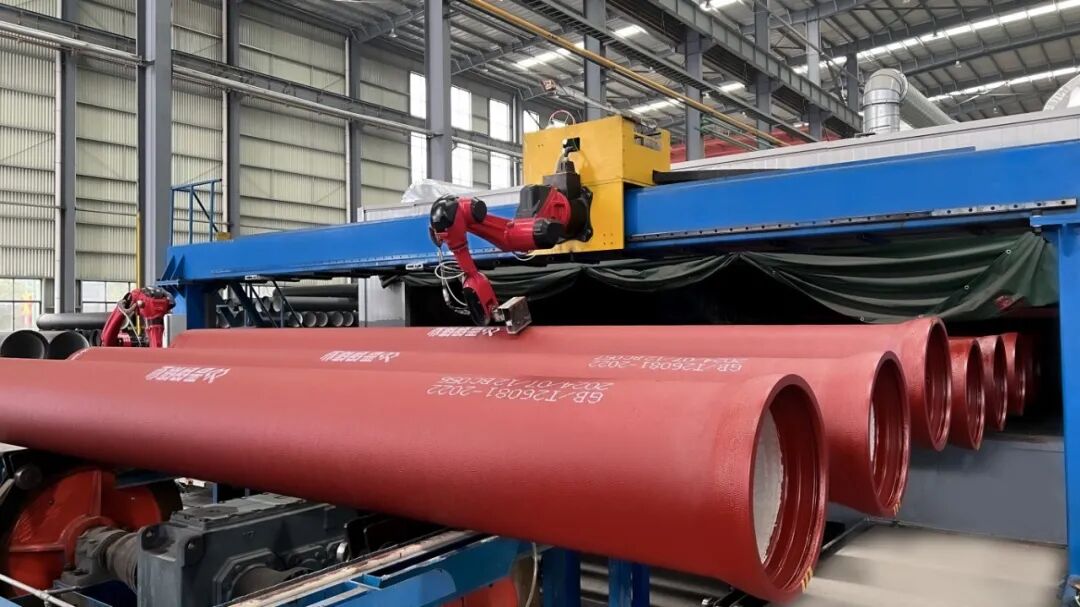

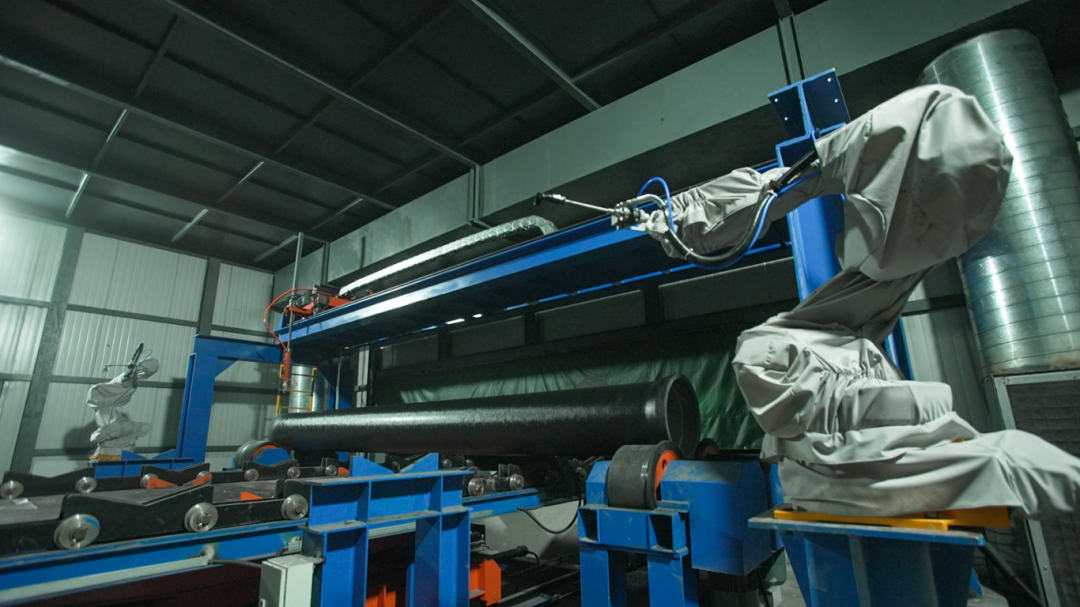

2）防腐终饰层：

合格标准：

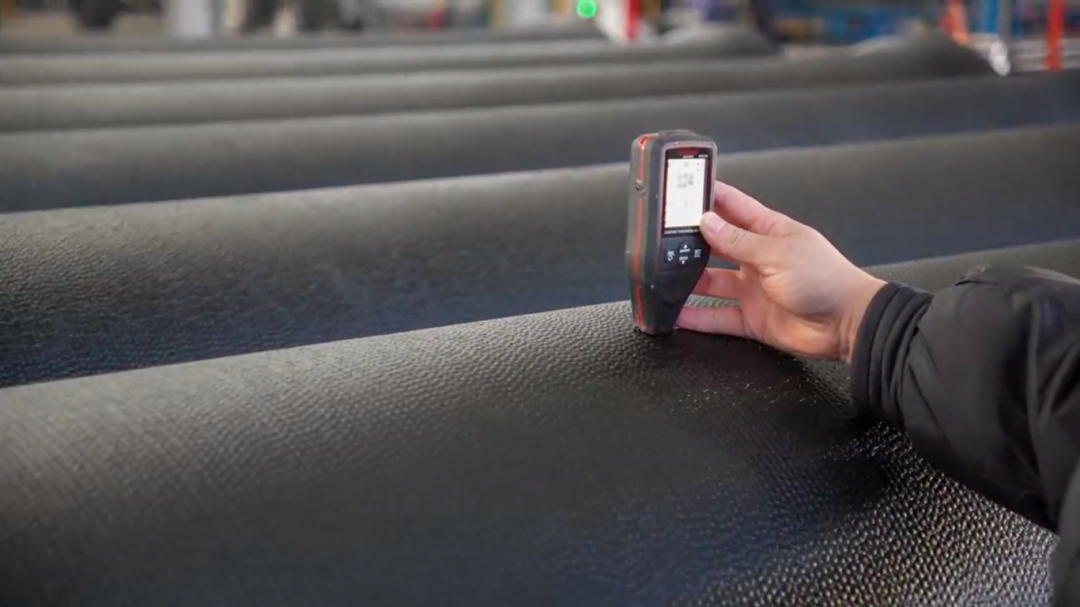

湿膜厚度120μm以上，任意一点最小值100μm以上；

干膜平均厚度（10点平均值）≥70μm，任意一点厚度≥50μm。

喷涂完成后管身外表面无漆液堆积、滴流、杂质，无漏刷、螺旋线；水泥内衬表面无漆液污染。

承口及承口端面刷漆无漏刷、无堆积、无明显色差。
